产品简介
MC32P5314是一款OTP型MCU产品，带有内置高精度振荡器、一个可直接驱动红外发射管的遥控码输出口和，其红外信号学习功能和LCD驱动电路可以为学习型、LCD型遥控器产品提供良好的解决方案。
产品特性
8位CPU内核
精简指令集
高频模式下2T/4T/8T/16T/32T/64T/128T/256T可设；低频工作模式下为2T
程序存储器空间（OTP）
16K*16程序存储器空间（OTP）,烧写1次
8K*16程序存储器空间（OTP）,烧写2次
4K*16程序存储器空间（OTP）,烧写4次
存储器
8级深度硬件堆栈
通过INDF3可读取ROM区内容
512字节通用数据寄存器空间
45 IO + 1开漏IO
8位P0端口，其中P02-P00复用LCD偏压管脚，P07-P00可设置为端口扫描管脚
8位P1端口，可复用为LCD管脚，可设置为键盘中断口
8位P2端口，可复用为LCD管脚，P20可设置为INT1口，P23可设置为PWM0，P22可设置为FPWM0口，P24可设置为T0C口，P26可设置为T1C口，P27可设置为VREF口
8位P3端口，可复用为LCD管脚，可复用为AD口
8位P4端口，可复用为LCD管脚，P40可设置为INT0口
6位P5端口，P51-P50可复用为LCD管脚，P54可设置为PWM1口(开漏管脚），P55为高压编程管脚（开漏管脚）
5种工作模式
高频运行模式:系统在高频时钟下运行
低频运行模式:系统在低频时钟下运行
休眠模式:所有振荡器停止运行
HOLD模式1:CPU停止运行，高频振荡器工作
HOLD模式2:CPU停止运行，高频振荡器停止工作，低频振荡器工作
内部自振式看门狗计数器（WDT）
可配置溢出时间:4ms/16ms/64ms/256ms/512ms/1024ms/2048ms/4096ms
可配置工作模式
定时器
1个16位定时/计数器TIMER0，可配置为定时、外部计数和PWM功能（PWM最小可调制脉宽宽度62.5ns），带互补输出和死区控制，带红外信号捕捉功能，可设置溢出中断
1个8位定时/计数器TIMER1，可配置为定时、外部计数和PWM功能（PWM最小可调制脉宽宽度62.5ns），可设置溢出中断
内置灵敏度可调的OPA，实现红外学习功能
内置驱动电流可变的大电流输出管脚IROUT（125mA、250mA、375mA、500mA)
内置3个LCD背光驱动口（P22、P23、P06）
电阻型LCD
4COM*30SEG （1/4占空比，1/3偏压）
5COM*29SEG （1/5占空比，1/3偏压）
8路12位模数转换器ADC
中断
两路外部中断源（INT0、INT1）
键盘中断
定时器0中断
定时器1中断
LVD中断
ADC中断
时钟振荡模式
内嵌高频振荡器 + 外接低频振荡器模式（32768Hz）
内嵌高频振荡器 + 内嵌低频振荡器
低电压复位LVR
低电压监测LVD
工作电压
2.7V-3.6V @Fcpu=0~8MHz
2.4V-3.6V @Fcpu=0~4MHz
1.8V-3.6V @Fcpu=0~2MHz
1.8V-3.6V @Fcpu=0~1MHz
1.6V-3.6V @Fcpu=0~32768Hz/2
封装形式:

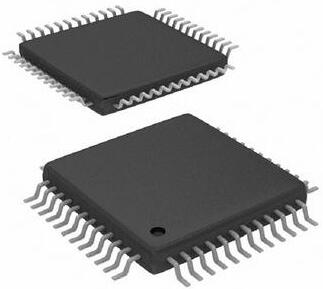

DIE、TQFP48
